可控硅中頻鍛造透熱爐組成：

可控硅中頻鍛造透熱爐由中頻電源、感應器爐體、爐體平臺，氣缸送料裝置（自動送料機）時間控制系統、紅外溫度分揀機構等幾部分組成；（根據需要選配自動化機械手）。
中頻電源是將三相工頻交流電經過整流電路變?yōu)橹绷麟姡俳?jīng)過逆變電路輸出為單相的中頻交流電供給中頻無芯感應爐，然后利用電磁感應原理，置工件于交變磁場中產生渦流而發熱，達到熔煉、淬火、透熱等加熱要求。

可控硅中頻鍛造透熱爐特點：
1.加熱速度快，氧化脫碳少
2.自動化程度高,可實現全自動無人操作,提高勞動生產率。
3.加熱均勻,溫度控制精度高
4.感應爐體更換簡便根據加工工件尺寸的不同,需配置不同規格的感應爐體.各爐體均設計有水電快換接頭,使爐體更換簡便、快速、方便。
5.整機設有水溫、水壓、缺相、過壓、過流、限壓/限流、啟動過流、恒流和緩沖啟動,使設備啟動平穩、保護可靠迅速、運行穩定。
6.能耗低、無污染加熱效率高,設備符合環保要求。

可控硅中頻鍛造透熱爐感應圈：

圓鋼透熱爐感應線圈應使用純度99.9%的無氧紫銅方型厚壁管燒制，管壁厚度均勻，水電接頭堅固耐用、拆卸方便。 為了加強感應線圈的絕緣，感應器絕緣強度施以額定電壓加2000V無擊穿閃爍現象。表面涂復漆為有機硅瓷漆167，絕緣電阻當額定電壓在2000V，不小于1M。在感應線圈內、外壁及匝間涂有透熱爐專用爐料（內含金剛玉、電容鎂砂等十幾種材料，耐火度1800℃）可大大延長感應器的使用壽命，減輕后期的維護投入。具有高度的絕緣性能和隔熱性能，在內襯損壞時保護感應線圈不受損壞。

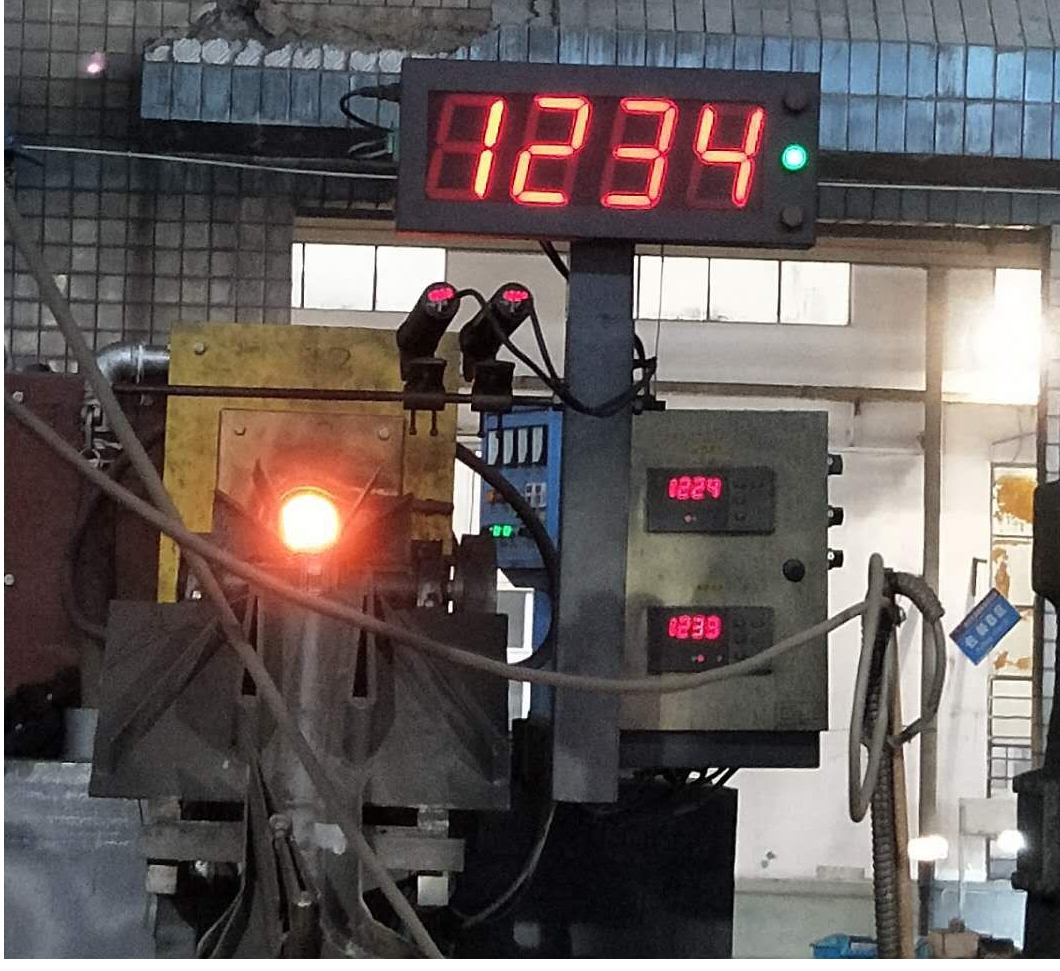

實拍圖
